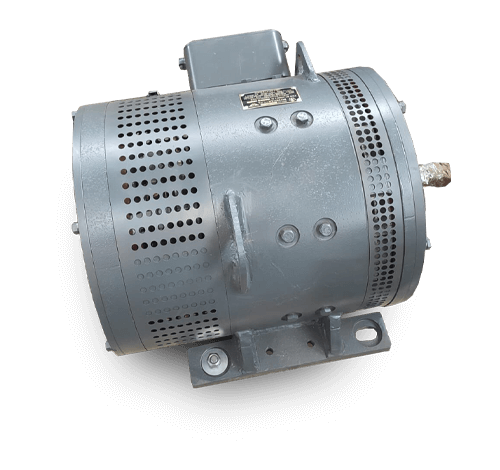

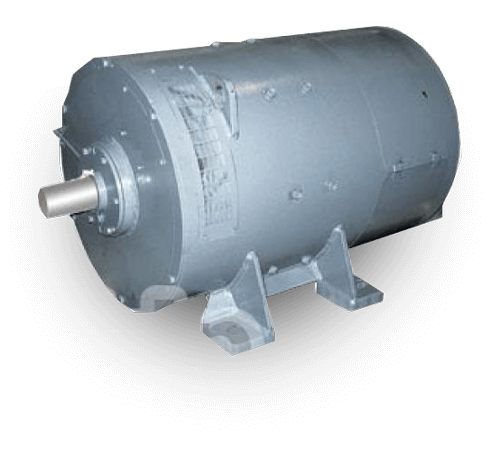

Ремонт вспомогательных машин

Текущий ремонт ТР-3

Все работы выполняются согласно правил ремонта электрических машин ЦТ-ЦТВР4677

При текущем ремонте ТР-З выполнить следующие обязательные работы:

• освидетельствование электрической части остова с проверкой межкатушечных соединений и выводных проводов; крепления полюсных сердечников; правильность установки главных и добавочных полюсов и посадки катушек; сушку и пропитку обмоток якорей тяговых электродвигателей и вспомогательных машин, состояние которых требует замены бандажей, клиньев, крепящих обмотку, или пробег которых (кроме ЭД-118А, ЭД-118Б, ЭД-108А и тяговых электродвигателей с полиимидной изоляцией и пропитанных в эпоксидном компаунде) превышает 360 тыс. км на каждом втором (от постройки или капитального ремонта КР-2) текущем ремонте ТР-З с последующим покрытием их изоляционной эмалью горячей сушки. Пропитку якорей производить без снятия бандажей и клиньев, если это не требовалось по состоянию. Обмотки якорей, не имеющие перечисленных выше повреждений и пробег которых менее 360 тыс. км, покрывать электроизоляционной эмалью в соответствии с Инструкцией по пропитке. Полюсные катушки, сопротивление изоляции которых в холодном состоянии ниже 20 МОм или имеющие повреждения, ремонтировать со снятием с остова. Полюсные катушки, сопротивление изоляции которых выше указанной величины, покрывать после очистки эмалью в соответствии с действующей Инструкцией по пропитке N 105.25 000.00275/89 филиала ПКТБ ЦТВР по локомотивам;
• освидетельствование и ремонт механической части остова (статора) и его деталей;
• освидетельствование и ремонт механической части якоря (ротора);
• магнитная или ультразвуковая дефектоскопия внутренних колец подшипников и шеек валов;
• обработка, продорожка со снятием фасок и шлифовка коллекторов (обработка и шлифовка коллекторов должна производиться только в случае необходимости с минимальным снятием металла);
• ревизия и ремонт подшипниковых узлов, подшипников моторноосевых, щеткодержателей и их кронштейнов, траверс, крышек люков и крепежных деталей;
• проверка и испытание;
• отделка и окраска электромашин;
• производится обязательная пропитка якорей (допускается окунанием) независимо от состояния бандажей и клиньев.

Средний ремонт СР

Все работы выполняются согласно правил ремонта электрических машин ЦТ-ЦТВР4677

При капитальном ремонте КР-1 (СР) электрических машин производить следующие основные работы:

• разборку и сборку электрической машины со съемом и постановкой полюсных катушек (за сключением катушек роторов);
• ремонт статора с проверкой состояния обмотки в машинах переменного тока, надежности ее крепления, с пропиткой в лаке, указанном в чертеже (за исключением пропитанных в эпоксидном компаунде);
• ремонт полюсных катушек, пропитанных битумным компаундом, со сменой покровной изоляции с последующей компаундировкой и покрытием эмалью;
• ремонт катушек, пропитанных кремнийорганическими лаками, или моноблоков с обмывкой, очисткой и сушкой;
• ремонт катушек полюсов, пропитанных лаком ФЛ-98 (ГФ-957), с очисткой, пропиткой и сушкой;
• замену негодных выводов полюсных катушек;
• проверку полюсных катушек, моноблоков (нет ли межвитковых и межслойных замыканий); электрическую прочность изоляции; соответствие нормам омического сопротивления;
• ремонт остова с расточкой (при необходимости) или восстановлением изношенных более норм горловин под подшипниковые щиты и подшипники моторно-осевые, исправление дефектных резьбовых и проходных отверстий;
• ремонт или замену сердечников полюсов, подшипников моторноосевых, подшипниковых щитов, крышек коллекторных люков и масленок, сеток и кожухов вентиляционных отверстий, крепежных и прочих мелких деталей;
• ремонт механической части якоря, упорных втулок и уплотнений, роликовых и уплотнительных колец, вентилятора, гаек вала и других деталей, не требующих смены обмотки. При необходимости замены вала якорь ремонтировать в объеме капитального ремонта КР-2 со сменой обмотки;
• ремонт механической части ротора и статора;
• замену клиньев якорной обмотки (при необходимости). Стеклобандажи якорей электрических машин, проходящих ремонт в объеме капитального КР-1, менять по состоянию.

Замену стеклобандажей производить при наличии следующих дефектов:

•   расслоения, нарушения связей между слоями, зазора между стеклобандажом и обмоткой якоря, что определяется по дребезжащему глухому звуку на 1/3 длины бандажа по окружности якоря при легком обстукивании металлическим молотком массой не более 200 г;
• кольцевых трещин шириной и глубиной более 1 мм, протяженностью более 300 мм, располагающихся произвольно по окружности и ширине стеклобандажа. Общее количество трещин, не выходящих за указанные пределы, не должно превышать 10 шт. Наличие кольцевых трещин глубиной и шириной до 1 мм, протяженностью до 300 мм, располагающихся произвольно вдоль по окружности и ширине стеклобандажа, не является браковочным признаком при отсутствии расслоения, нарушения связей между слоями и др., т.е. критериев отбраковки, указанных выше;
• разрушения отдельных волокон, полосок стеклобандажной ленты, надрыва крайней кромки стеклобандажа со стороны привода, а также местного подгорания, оплавления с разрушением поверхностного слоя вследствие воздействия электрической дуги (переброс, круговой огонь);
• подъема, деформации головок задней лобовой части обмотки якоря и наличия зазора более 2 мм на глубину более 30 мм между головками и поверхностью задней нажимной шайбы. Допускается наличие неглубоких трещин по ширине до 2 мм и глубине до 1 мм по лаковой пленке в местах прилегания головок к нажимной шайбе;
• проточку, продорожку, снятие фасок и шлифовку коллектора;
• пропитку обмотки якоря и покрытие эмалью согласно Инструкции по пропитке N 105.25000.00275/89 филиала ПКТБ ЦТВР по локомотивам;
• ремонт щеткодержателей с разборкой и заменой негодных деталей или установкой новых щеткодержателей;
• ремонт якорных подшипников качения или замену вышедших из строя новыми;
• обязательную динамическую балансировку якоря (ротора);
• проверку и приемо-сдаточные испытания электромашин на стенде;
• отделку и окраску.

Капитальный ремонт КР

Все работы выполняются согласно правил ремонта электрических машин ЦТ-ЦТВР4677

При капитальном ремонте КР-2 электрических машин дополнительно к работам выполняемым при проведении КР-1 (СР)  производятся следующие работы:

• замену меди катушек якоря (статора) с полной сменой их изоляции (катушки, изготовленные из обмоточного или эмаль-провода, заменить новыми), восстановление подбандажной и пазовой изоляции, а также изоляции лобовых частей якоря (статора). Пропитку и сушку изоляции якоря всех электрических машин производить согласно Инструкции по пропитке;
• разборку и ремонт коллектора электрических машин с проверкой состояния миканитовых манжет и заменой негодной изоляции. Коллекторы тяговых электродвигателей ЭДТ-200Б и ДК-304Б ремонтировать с обязательной разборкой пакета пластин. Коллекторы других электрических машин ремонтировать с разборкой пластин при наличии износа, превышающего допустимые размеры, пробоя изоляции на корпус, замыкания между коллекторными пластинами, местных выжигов и забоин, неустранимых проточкой, изломов или трещин в петушках пластин, западания и выступания медных пластин по рабочей поверхности на величину более 0,5 мм, трещин в медных пластинах;
• замену в случае необходимости коллектора;
• ремонт полюсных катушек с заменой корпусной изоляции и перепайкой негодных выводов катушек (шинных и кабельных), проверку межслойной и межвитковой изоляции, перепайку и замену поврежденных выводных проводов и межкатушечных соединений, компаундировку или пропитку в лаках с последующим покрытием эмалью согласно требованиям чертежа;
• ремонт и замену в случае необходимости стальных листов сердечника, нажимных шайб, вала и других деталей якоря;
• замену якорных подшипников новыми при капитальном ремонте КР-2 остова.
